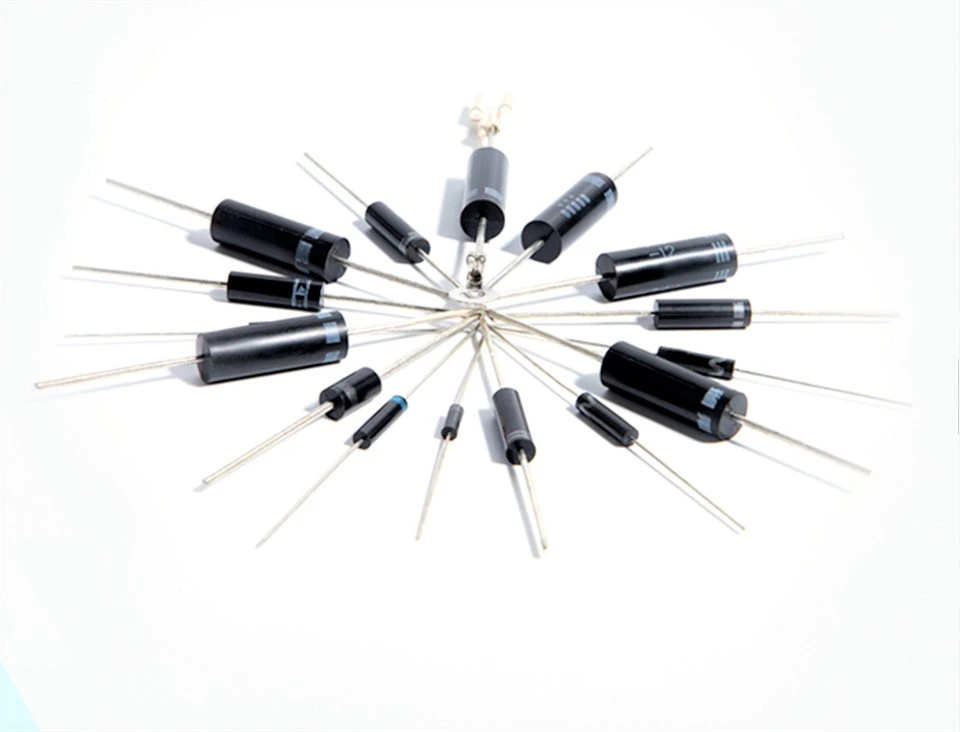

Augstsprieguma diodes

Mēs piedāvājam augstsprieguma diodes. Mums ir liels prieks šeit ievietot produktu sēriju, detaļu veidi ir šādi: 2CL70, 2CL71, 2CL72, 2CL73, 2CL74, 2CL75, 2CL77, 2CL703, 2CL704, 2CL70A, 2CL712A, 2CL712A 2CL73A, 2CL75A, 2CL72D, 2CL71E, 2CL704E, 2CL91, 2CL93, 2CL71SH, 2CL73SH, 2CL71ASH, 2CL73ASH, CL08-08, CL{{{} CL, {}9, CL01-12A, CL04-12A, HV-6X2P1, HV-6X2P1A, CL05-04, 2CL87, CL03-15C, CL 03-18C, CL03-20, CL03-20, CL03-15, CL08-08T, CL08-08C, CL08-10 T, CL08-10C, CL01-12D, 2CLG1-20, CL05-04, ja jūs interesē, lūdzu, sazinieties.

Pasaules slaveni uzņēmumi pērk augstsprieguma diodes tieši no Rugao Liantuo, piemēram, Toshiba, Samsung, LG, Megmeet, Whirlpool, Midea, Glanz un tā tālāk.

Elektriskās īpašības (Tamb{0}} oC, ja nav norādīts citādi)

Augstas frekvences augstsprieguma diodes

Modelis	Vērtējums			Temperatūras stāvoklis		VFM (V)	IR1 (μA) [VR=VRRM]	Trr(μS) [IF=2mA, IRM{0}}mA]	Kontūras dimensija
	VRRM(KV)	IF(AV) (mA)	IMFV (A)	Tj ( grāds )	Tstg ( grāds )				Caurules diametrs * caurules garums * Svina stieples diametrs (mm)
2CL70	6	5	0.5	120	-40~ plus 120	20	2	0.1	￠3*8*￠0.6
2CL71	8					25
2CL72	10					30			￠3*10*￠0.6
2CL73	12					37.5
2CL74	14					42.5
2CL75	16					50			￠3*12*￠0.6
2CL77	20

Augstas frekvences Maza korpusa augstsprieguma diodes

Modelis	Vērtējums			Temperatūras stāvoklis		VFM (V)	IR1 (μA) [VR=VRRM]	Trr(μS) [IF=2mA, IRM{0}}mA]	Kontūras dimensija
	VRRM(KV)	IF(AV) (mA)	IMFV (A)	Tj ( grāds )	Tstg ( grāds )				Caurules diametrs*caurules garums*Svina stieples diametrs mm
2CL703	3	5	0.5	120	-40~ plus 120	12	2	0.1	φ2.5*6.5*φ0.5
2CL704	4					15
2CL70A	6					20
2CL71A	8					25
2CL72A	10					30			φ2.5*10*φ0.5
2CL73A	12					37.5
2CL75A	16					50			φ2.5*10*φ0.5
2CL72D	10					30			φ2.5*6.5*φ0.5
2CL71E	8					25			φ2.0*5.0*φ0.5
2CL704E	4					15
2CL91	8	5	0.5	120	-40~ plus 120	30	2	0.05	￠2.5*6.5*￠0.5
2CL93	12					40			￠2.5*10*￠0.5

Augstas frekvences un augsta pārsprieguma pretestības sprieguma diodes

Modelis	Vērtējums			Temperatūras stāvoklis		VFM (V)	IR1 (μA) [VR=VRRM]	Trr(μS) [IF=2mA, IRM{0}}mA]	Kontūras dimensija
	VRRM (KV)	IF(AV) (mA)	IFSM (A)	Tj ( grāds )	Tstg ( grāds )				Caurules diametrs * caurules garums * Svina stieples diametrs (mm)
2CL71SH	8	5	0.5	120	-40~ plus 120	30	2	0.1	￠3*8*￠0.6
2CL73SH	12					40			￠3*10*￠0.6
2CL71ASH	8					30			￠2.5*6.5*￠0.5
2CL73ASH	12					40			￠2.5*10*￠0.5

Augstsprieguma diodes, ko izmanto mikroviļņu krāsnīs

Modelis	Vērtējums				Temperatūras stāvoklis		VFM (V)	IR1 (μA) [VR=VRRM]	Trr (μS) [IF=2mA, IRM{0}}mA]	Kontūras dimensija
	VRRM(KV)	IF(AV) (mA)	IMFV (A)	IRSM (A)	Tj ( grāds )	Tstg ( grāds )				Caurules diametrs * caurules garums * Svina stieples diametrs (mm)
CL08-08 *	8	350	15	--			13[IF=350mA]	5	0.15	￠7.5*22*￠1.2
CL01-09	9	350	30	--	130	-40~ plus 130	10[IF=350mA]	5	--
CL01-12	12	350		--			12[IF=350mA]
CL04-12	12	500	30	--			12[IF=500mA]
CL01-12A	12	350	30	0.1			12[IF=350mA]
CL04-12A	12	500	30	0.1			12[IF=500mA]

* Augstsprieguma taisnošanai "frekvences pārveidošanas MWO"

Divvirzienu diodes, ko izmanto mikroviļņu krāsnī

Modelis	Vērtējums			Temperatūras stāvoklis		V (BR) (KV)		IR1 (μA) [VR=VRRM]		Kontūras dimensija
	VRRM (KV)		IFSM (A)	Tj ( grāds )	Tstg ( grāds )					Caurules diametrs * caurules garums * Svina stieples diametrs (mm)
	D1	D2				D1	D2	D1	D2
HV-6X2P1	6	1.7	--	130	-40~ plus 130	7.{1}}min	2.1~2.8	10 maks	10 maks	￠7.5*22*￠1.2
HV-6X2P1A	6	1.7	0.1	130	-40~ plus 130	7.{1}}min	2.1~2.8	10 maks	10 maks

Citas augstsprieguma diodes

Modelis	Vērtējums			Temperatūras stāvoklis			VFM(V)	IR1 (μA) [VR=VRRM]	Trr(μS) [IF=2mA, IRM{0}}mA]	Kontūras dimensija
	VRRM(KV)	IF(AV)(mA)	IMFV (A)	Tj ( grāds )	Tstg ( grāds )					Caurules diametrs * caurules garums * Svina stieples diametrs (mm)
2CL87	20	20	3	120	-40~ plus 120		46[IFM=20mA]	2	0.15	φ3*12*φ0.6
CL03-15C	15	100	15	130	-40~ plus 130		45[IFM=100mA]	5	0.15	φ4.5*15*φ1.0
CL03-18C	18	100	15				54[IFM=100mA]		0.15
CL03-20	20	100	10				54[IFM=100mA]		0.15
CL03-15	15	100	15				45[IFM=100mA]		0.15	φ7.5*22*φ1.2
CL08-08T	8	350	15				16[IFM=350mA]		0.15
CL08-08C	8	350	15				16[IFM=350mA]		0.15	φ4.5*15*φ1.2
CL08-10T	10	350	15				21[IFM=350mA]		0.15	φ7.5*22*φ1.2
CL08-10C	10	350	15				21[IFM=350mA]		0.15	φ4.5*15*φ1.2
CL01-12D	12	350	30				12[IFM=350mA]		--	φ5*9*φ1.2
2CLG1-20	20	1000	30	120	-40~ plus 120		60[IFM=1000mA]		0.15	φ4.5*15*φ1.2

Augstsprieguma diodes, ko izmanto automobiļu elektronikas aprīkojumam.

Modelis	Vērtējums				Temperatūras stāvoklis		VFM (V)	IR1 (μA) [VR=VRRM]	IR2 (μA) [VR=VRRM Tamb plus 175 grādi]	Kontūras dimensija
	VRRM(KV)	IF(AV) (mA)	IMFV (A)	IRSM (A)	Tj ( grāds )	Tstg ( grāds )				caurules diametrs * caurules garums * svina stieples diametrs (mm)
CL05-04	3	50	3	0.05	180	-40~ plus 160	5.6 [IF=350mA]	2	2	￠2.5*6.5*￠0.5

Uzticamības pārbaude

NĒ.	Lieta	Vērtējums	Nosacījumi
1	Augstas temperatūras reversā sprieguma pārbaude	1000 stundas	Pussinoviļņa spriegums ar f{0}}HZ, Tamb=100 grāds
2	Augstas temperatūras uzglabāšanas tests	1000 stundas	Tamb=130±2 grādi (gaisā)
3	Temperatūras maiņa tiek veikta, izmantojot Damp Heat CyclicTest	piecu ciklu divi cikli	[-40 grādi (30 min) → RT(3 min) → plus 130 grādi (30 min) → RT(3 min)] × 5 [25 grādi ↗55 grādi, 98 procenti RH, (3 h) → 55 grādi, 98 procenti RH↘93 procenti RH, (10 min) → 55 grādi, 93 procenti RH, (8 h 40 min) → 55 grādi, 93 procenti RS↗98 procenti, (10 min) → 55 grādi ↘25 grādi 98 procenti RH, (3 h) → 25 grādi, 98 procenti RH ,(9h)] ×2
4	Izturība pret lodēšanu Siltuma tests	1 Laiks	Lodēšanas siles temperatūra: 350 grādi ± 10 grādi Iegremdēšanas laiks: 3,5 s±0,5 s
5	Augstspiediena dūmu pārbaude	desmit stundas	121 grāds, 2×105pa
6	Svina līkuma pārbaude	1 reizi	Piespiediet 10 N uz priekšu, salieciet to pozitīvā un negatīvā 90 grādos
7	Svina vilkšanas tests	1 reizi	Vienu minūti piespiediet 70 N aksiāli pret vadu,
8	Pilienu tests	10 reizes	Dabiski nokrist no 1 m augstuma uz kļavas plāksnes

Kritērijs:

(1) Preces Nr..{1}} Produktam jāatbilst elektriskajām specifikācijām pēc tam, kad tas divas stundas pēc testa pabeigšanas ir pakļauts normālai temperatūrai.

(2) Punkts NR.{1}} Testēšanas laikā nedrīkst būt bojājumi, un ir jāatbilst elektriskajiem parametriem.

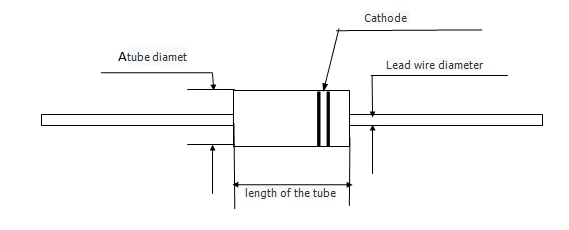

Izmēri un marķējums

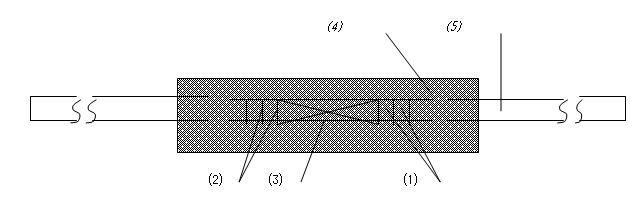

Iekšējā konstrukcija un materiāli

NĒ	Daļas nosaukums	Materiāla un tipa nosaukums	Piezīme
⑴	Diodes mikroshēma	N-veida silīcijs	Mesa tips
⑵	Kontaktu materiāli	Pb-Sn lodēšana
⑶	Virsmas pasivācija	JRC pārklājuma sveķi	Stingrs tips
⑷	Formēšanas materiāls	Epoksīda sveķi (UL 94V-0)
⑸	Svina stieple	Sn Pārklāta Cu stieple

Produkta plūsmas diagramma

Autentifikācijas sertifikāts

FAQ

Q1: Vai es ņemu paraugus novērtēšanai?

A: Protams, mēs varam nodrošināt noteiktu skaitu paraugu, lai pārbaudītu un pārbaudītu kvalitāti bez maksas.

Q2: Cik ilgs ir jūsu piegādes laiks?

A: Vispārējām diodēm mēs esam glabājuši krājumus mūsu noliktavā, un mēs varam piegādāt 3 dienu laikā, citiem tas prasīs 15-20dienas pēc oficiālo pasūtījumu saņemšanas.

Q3: Vai ir kāds MOQ ierobežojums, ja mēs jums pasūtām?

A: Parasti jūsu pasūtījuma daudzumam jāatbilst mūsu minimālajam iepakošanas daudzumam, taču mēs varam vienoties, ja jums nav nepieciešams tik daudz.

Q4: Vai varat izgatavot pielāgotus produktus vai pieņemt OEM pasūtījumus?

A: Jā. mēs varam izgatavot pielāgotus produktus atbilstoši klienta īpašajām prasībām. Mēs arī atzinīgi vērtējam OEM pasūtījumus. mums ir pieredzējuši inženieri, kas nodrošina tehnisko atbalstu, tostarp projektēšanu, darbību, regulēšanu un kļūdu analīzi.

Q5: Vai jūsu produkti atbilst RoHS direktīvai?

A: Jā, visi mūsu produkti atbilst RoHS un REACH noteikumiem.

Q6: Kā pasūtīt?

A: Paziņojiet man modeļus, iepakojumu, daudzumus, kurus vēlaties pasūtīt. Mēs nosūtīsim jums e-pasta ziņojumu Proforma, pamatojoties uz jūsu pasūtījumu, lai iegūtu informāciju.

Q7: Kā jūs rīkojaties ar klientu prasībām?

A: Mēs atbildēsim 24 stundu laikā pēc klienta pretenziju saņemšanas. Ja produktiem ir defekti, mēs pieprasīsim informāciju par kļūmi un pielietojuma vietu vai pieprasīsim paraugu atgriešanu analīzei un 7 dienu laikā nodrošināsim 8 d ziņojumu.

Q8: Kāda veida transports parasti tiek izmantots?

A: Mēs varam nosūtīt produktus visā pasaulē. Ir pieejami DHL, TNT, UPS, EMS, Ķīnas pasts. Jūs varat izsekot sava produkta stāvoklim vietnē pēc to izsūtīšanas.

Ražošanas iekārtas
